X光安檢機是借助于輸送帶將被檢查行李送入X射線檢查通道而完成檢查的電子設備。行李進入X射線檢查通道，將阻擋包裹檢測傳感器，檢測信號被送往系統控制部分，產生X射線觸發信號，觸發X射線的射線源發射X射線束。X射線束穿過輸送帶上的被檢物品，X射線被被檢物品吸收，最后轟擊安裝在通道內的半導體探測器。探測器把X射線轉變?yōu)樾盘?hào)，這些很弱的信號被放大，并送到信號處理機箱做進一步處理，這些信號處理后就通過顯示屏顯示出來。

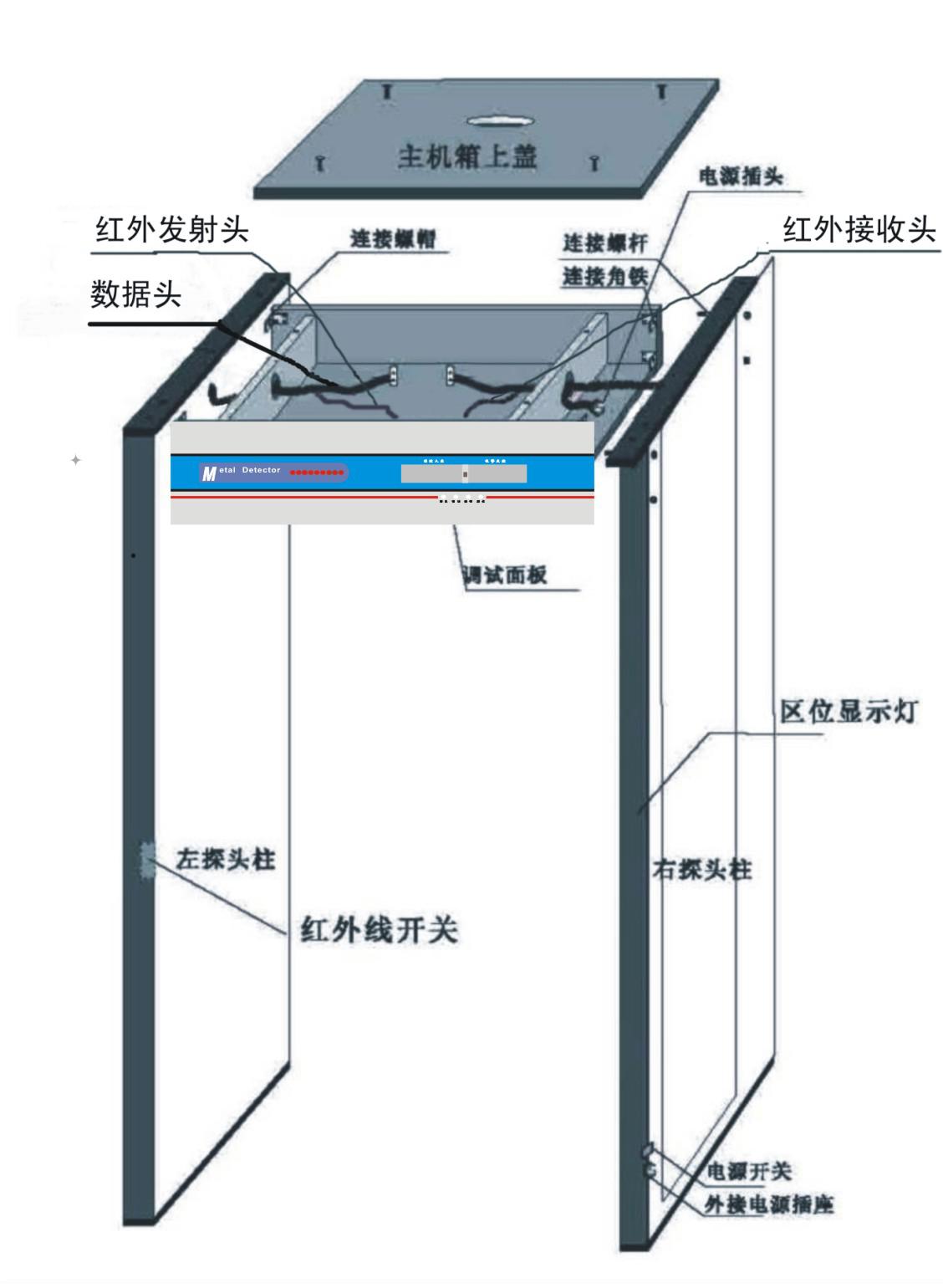

MCD-100通過式金屬探測安檢門結構示意圖

  安檢門原理由晶振產生3.5-4.95M的正弦振蕩，由分頻器分頻為7.6K左右正弦波，經三極管與線圈進行功率放大后輸入門板（7區）大線圈進行電磁波發射，由門內1-6區線圈分別進行接收。接收后，將接收到的信號與基準信號進行了比較，發現變化后，改變采集卡輸出電平，CPU在280毫秒內對6個區位采集卡數據進行掃描，判斷金屬所在區位并輸出顯示。

金屬安檢門的工作流程：CPU探測→一組紅外被擋→檢測各采集卡數據是否變化→報警→檢測另一組紅外→復位重新探測。
